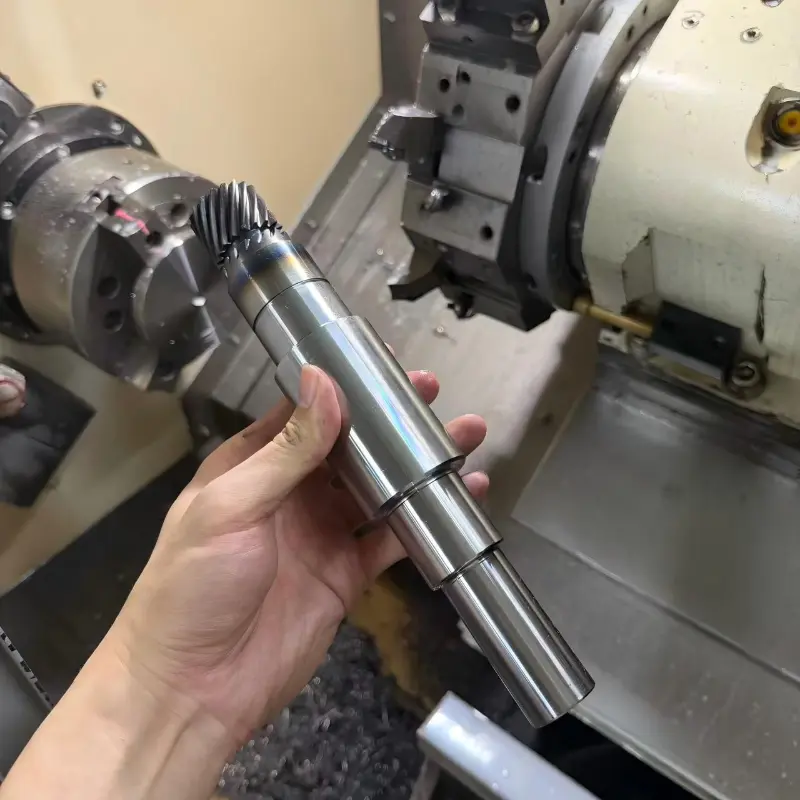

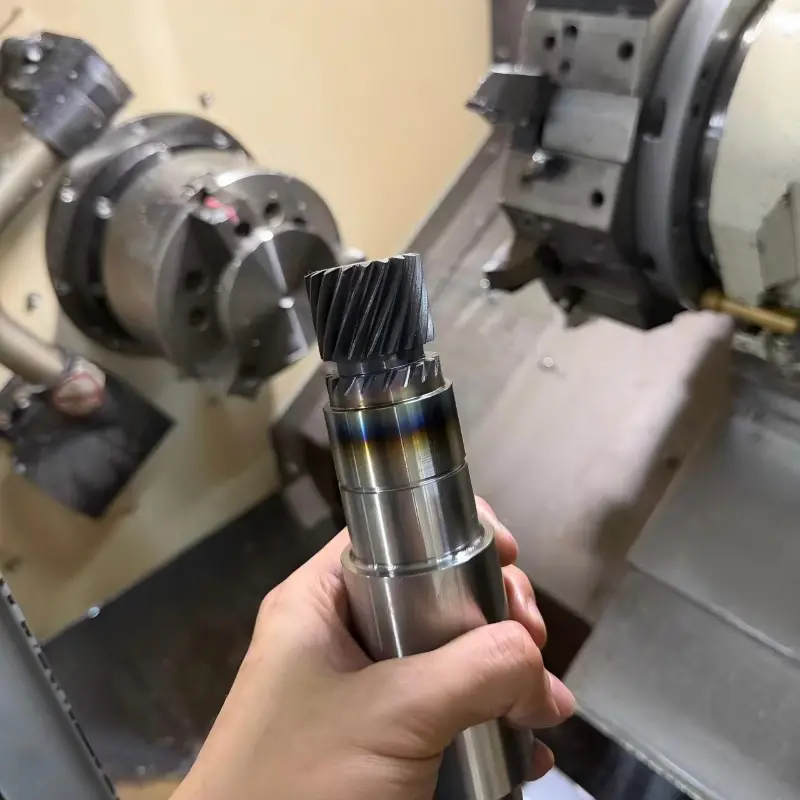

Il s'agissait d'une petite commande d'approvisionnement pour l'usinage d'un ensemble d'arbre d'engrenage hélicoïdal personnalisé utilisé dans un système de transmission industriel.
L'ensemble comprend un arbre d'engrenage en acier allié et un accouplement flexible. Il est utilisé dans les équipements qui nécessitent une transmission de couple stable, des charges élevées et un fonctionnement fiable à long terme.
L'arbre était en acier allié avec une bonne trempabilité et de bonnes propriétés mécaniques.
Un traitement thermique a été effectué pour améliorer la dureté et la résistance de l'arbre, ainsi que la résistance à l'usure et les performances aux chocs dans les conditions de fonctionnement.
Dans le cas des composants destinés à la transmission, la limitation des altérations dimensionnelles après traitement thermique joue un rôle important. Par conséquent, les zones des sièges de roulement ont été usinées après traitement thermique pour garantir la précision finale et l'ajustement de l'assemblage.
Le processus de fabrication complet comprenait :
Tournage CNCpour les caractéristiques de l'arbre
Usinage d'engrenages hélicoïdaux
Traitement thermique
Finition de précision des sièges de roulements
Assemblage avec accouplement flexible
Un processus d'usinage après traitement thermique a été effectué pour rectifier la déformation potentielle et garantir le niveau de tolérance requis pour l'installation du roulement.
Engrenage droit de style plus ancien, mais avec une conception à engrenage hélicoïdal qui permet un engagement beaucoup plus fluide, ce qui amortit efficacement les vibrations et permet une meilleure transmission.

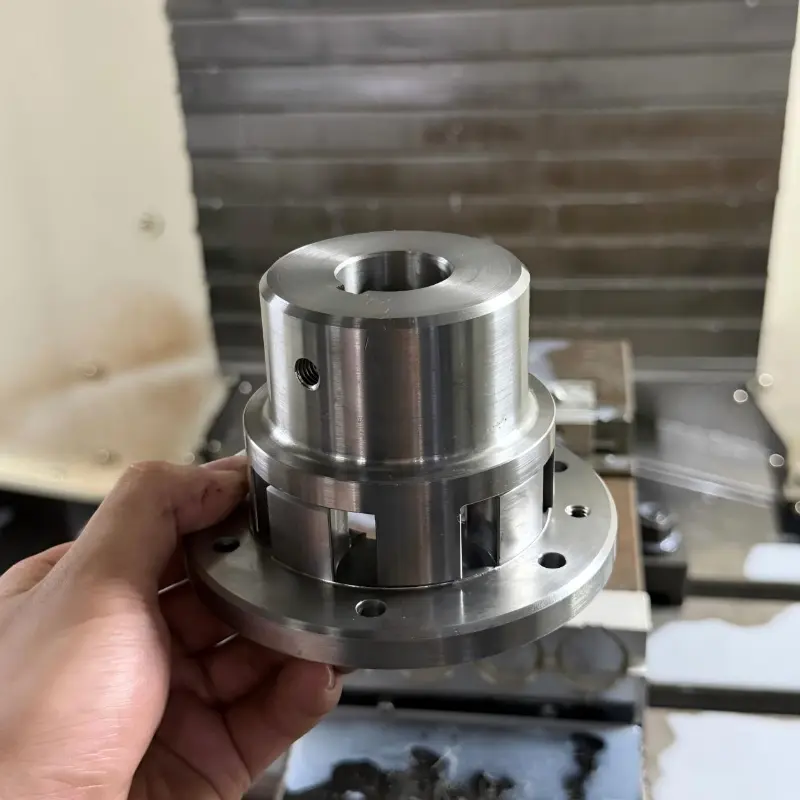

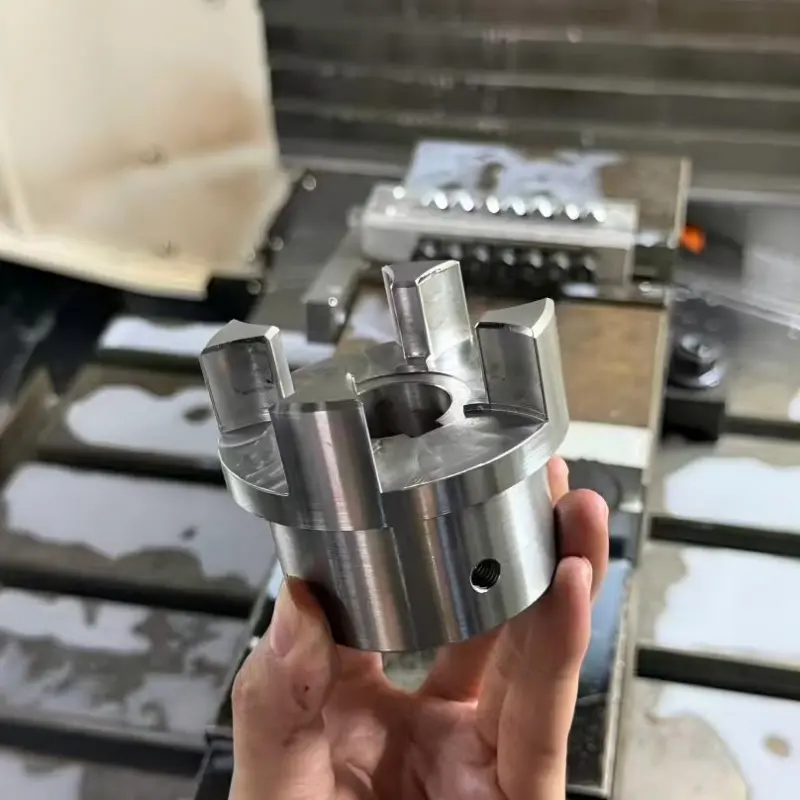

L'accouplement flexible absorbe une partie des impulsions et des vibrations pendant le fonctionnement, ce qui permet d'utiliser un ensemble d'arbre de transmission plus approprié dans les équipements industriels à service continu.
Cette solution d'arbre de transmission en alliage est donc largement adoptée dans :
Boîtes de vitesses industrielles
Systèmes de transmission robustes
Équipement d'automatisation
Machines nécessitant une transmission de couple stable
En tant que fabricant expérimenté d'arbres à engrenages hélicoïdaux, BestPro Precision Manufacturing propose une fabrication personnalisée basée sur des dessins, des échantillons ou des exigences techniques.
Englobant l'usinage CNC, le contrôle des processus de traitement thermique et de finition et la capacité d'inspection, nous aidons nos clients à fabriquer des composants de transmission fiables pour les projets de petites séries et de production.
-
